ZAWÓR 3-DROGOWY STREFOWY 5/4 AZV 844 AFRISO KVS 13

3-drogowy zawór strefowy AZV 844, DN25, G5/4", Kvs 13 m3/h AFRISO

OPIS

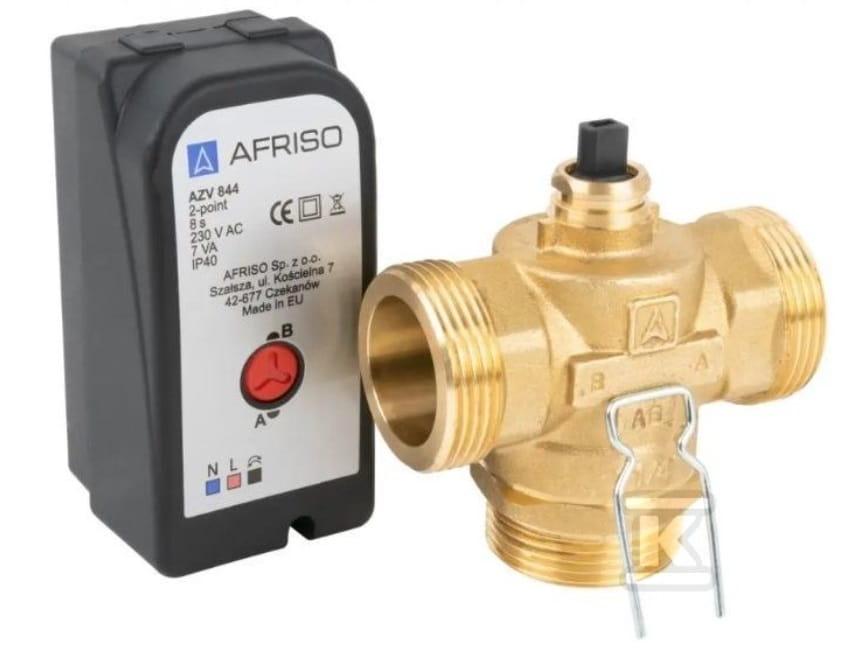

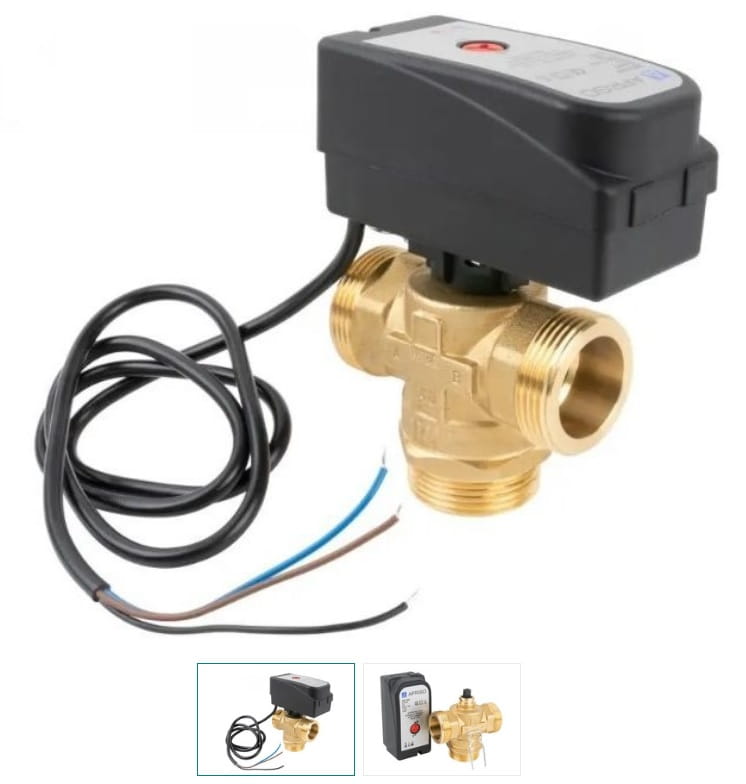

Zawory strefowe AZV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego. Korpus zaworu wykonany jest z mosiądzu, natomiast elementy wewnętrzne z kompozytu PPS. Siłownik elektryczny posiada zabudowany przewód elektryczny długości 1 metra. Na siłowniku znajduje się wskaźnik położenia elementu wewnętrznego zaworu.

ZASTOSOWANIE

Zawory strefowe AZV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy przełączające (zawory 3-drogowe) lub odcinające (zawory 2-drogowe). Zawory strefowe sterowane są sygnałem SPST i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

• DN: 25
• Kvs: 13 m³/h
• przyłącze: G1¼"
• napięcie zasilania: 230 V AC
• ciśnienie różnicowe: 0 ÷ 3 bar
• maksymalna temperatura medium: 80°C
• maksymalne ciśnienie: 10 bar
• przewód elektryczny: 1 m
• czas otwarcia/zamknięcia siłownika: 8 sekund (obrót o kąt 60°)
• temperatura medium: 5÷80°C - można rozszerzyć zakres do -15÷120°C stosując adapter Art.-Nr 16 100 00

NAJWAŻNIEJSZE CECHY URZĄDZENIA

• Wytrzymałość na mieszaninę wody i glikolu o jego maksymalnym stężeniu 50%
• Prosty odczyt aktualnej pozycji zaworu dzięki wskaźnikowi na siłowniku
• Łatwy demontaż siłownika bez użycia narzędzi, wystarczy wyjąć metalową klamrę blokującą
• Możliwość ręcznego obrotu zwieradłem zaworu w przypadku awarii zasilania, (po uprzednim demontażu siłownika)
• Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienia różnicowe oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość
• Możliwość zamówienia adaptera do zaworów, który rozszerza zakres stosowania do temperatury medium w zakresie -15°C ÷ 120°C (chwilowo 160°C)
