CZUJNIK PRZEPŁYWU 1 cal SYGNALIZATOR 5 ŁOPATEK

Dostępność: brak towaru
Cena: 189,00 zł 189.00
Cena netto: 153,66 zł
ilość szt.
Zyskujesz 10 pkt [?]
dodaj do przechowalni
* - Pole wymagane
Ocena: 0
Producent: -
Kod produktu: F-6

Opis

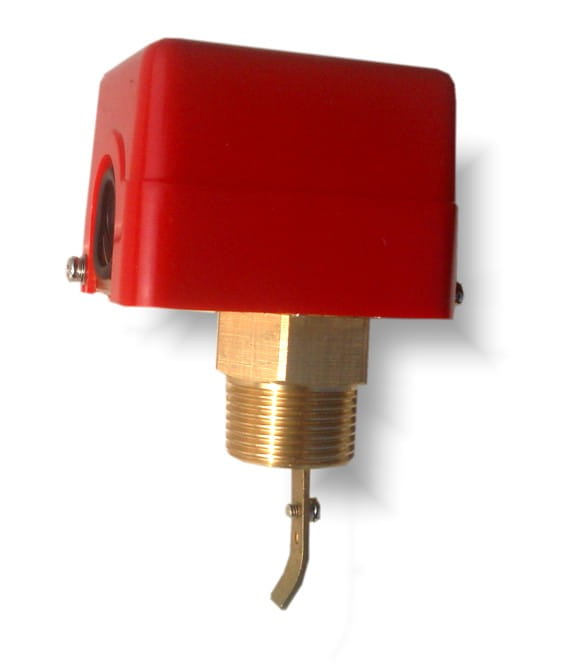

CZUJNIK PRZEPŁYWU + 5 ŁOPATEK


zastosowanie: kontrola przepływu cieczy, wykrycia zmiany przepływu, ochrony. Działa na zasadzie zwarcia lub przerwania obwodu elektrycznego w momencie przepływu lub ustania medium. Posiada regulację przepływu medium.

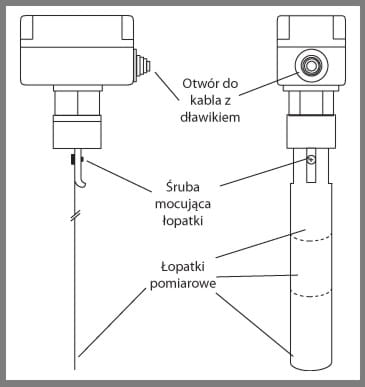

1. Długość łopatki regulowana (5 sztuk w komplecie)

2. Czujnik wyposażony w przełączniki z mechanizmem łopatkowym

3. Przepływ cieczy powoduje przełączenie się łopatki

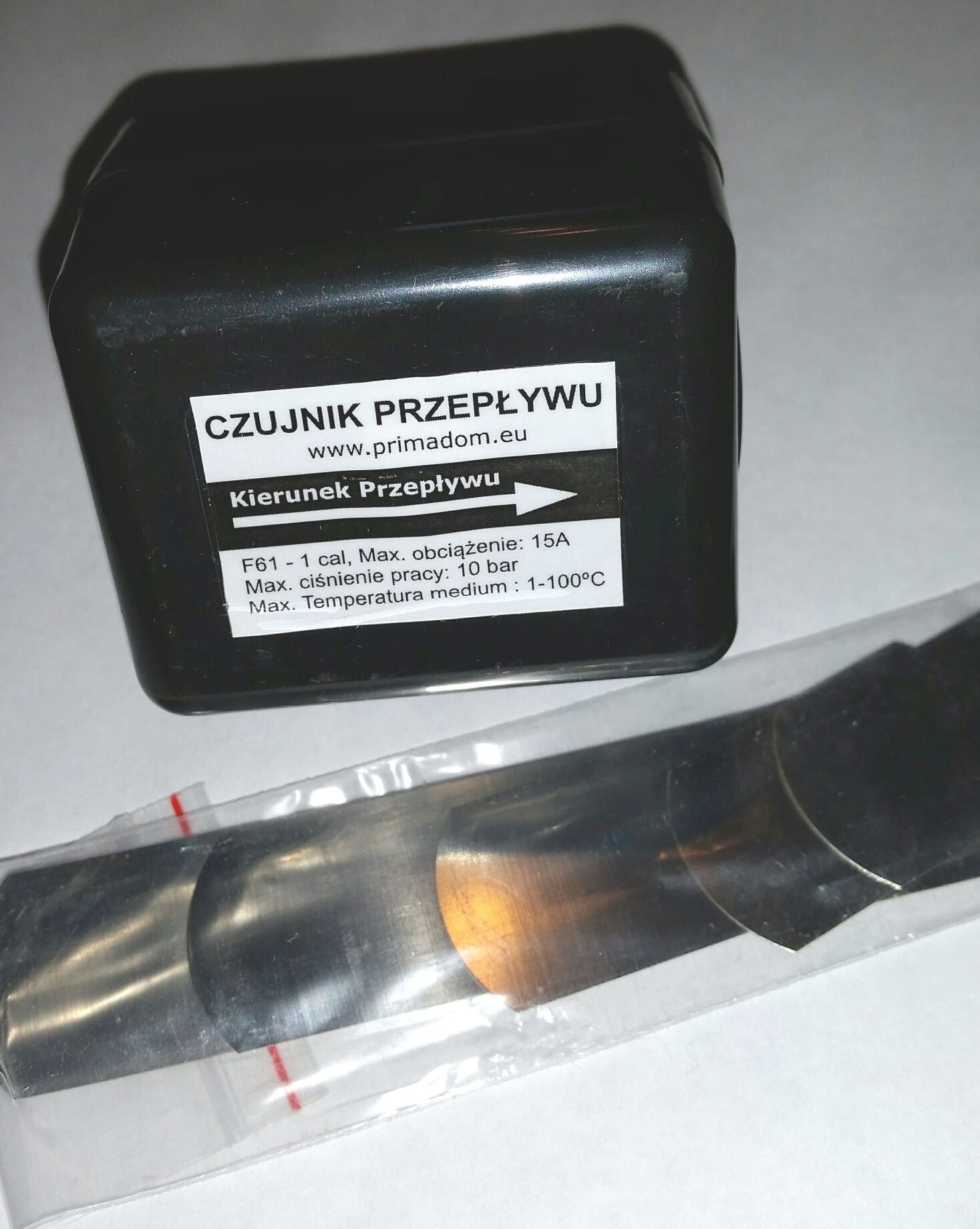

4. Zestaw zawiera: czujnik, łopatki.



Informacje ogólne

Czujnik przepływu służy do kontrolowania i monitorowania przepływu cieczy. Powoduje ono przerwanie lub zwarcie obwodu elektrycznego w przypadku, gdy przepływ ustanie lub zostanie wznowiony.

Model przeznaczony jest do stosowania na rurociągach cieczowych. Czujnik może być stosowane z mediami takimi jak: woda, glikol etylenowy i z innymi niewywołującymi korozji cieczami w zależności od kompatybilności materiału.

Czujnik przepływu jest przeznaczony do stosowania w układach chłodniczych i klimatyzacyjnych. Zastosowania: chilery, skraplacze chłodzone cieczą, układy pośrednie, instalacje ciepłej wody.

Jeden model dla rur o średnicy od 1 do 8 cali. Długość łopatki dostosowywana w zależności od średnicy rury i natężenia przepływu.

Duża przepustowość przy małym spadku ciśnienia. Duża obciążalność styków przełącznika.

Dane Techniczne:

Maks. ciśn. cieczy: 10 bar

Zakres temp. medium: 0 ÷ 100 ºC

Zakres temp. otoczenia: -20 ÷ 60 ºC

Typ przełącznika: SPDT

Max. obciążenie: 15(8)A

Stopień ochrony: IP43

Sterowanie: mechaniczne

Obudowa: poliwęglan

Stykające się z cieczą: mosiądz i brąz

Połączenia z rurą: GZ 1” (DN 25)

Regulacja: Śruby nastawcze pod osłoną

Do rur od 1 do 8 cali

Zasada Działania i podłączenie:

Czujnik wyposażony w przełączniki dwupołożeniowe połączone z mechanizmem łopatkowym. Łopatka zanurzona w cieczy przy zbyt małym przepływie cieczy przełącza w położenie 1 i 2, natomiast po przekroczeniu pewnej wartości przepływu przełącza w położenie 1 i 3.

Regulacja:

Czujnik fabrycznie jest ustawiony na przepływ minimalny. Można zmienić ustawienia za pomocą śruby do regulacji prędkości pod pokrywą. W celu podwyższenia prędkości przepływu obracać śrubę w prawo.

Montaż:

Podczas montażu należy zwrócić uwagę aby łopatka pomiarowa nie dotykała rury ani żadnej innej przeszkody w rurze.

Czujniki montuje się w górnej części rurociągu cieczowego. Dopuszczalny kąt odchylenia wynosi 120°C.

Należy zadbać aby łopatka pomiarowa była zanurzona w strumieniu cieczy. Zaleca się stosowanie trójnika redukcyjnego.

Strzałka na obudowie czujnika musi być zgodna z kierunkiem przepływu.

W celu uniknięcia turbulencji zaleca się montaż czujnika w odległości nie mniejszej niż 10x przekrój rury z każdej strony od kolanek, zaworów i innych przeszkód.

Czujnik może być zamontowany na rurze pionowej, jeśli przepływ jest w górę, ale w takim przypadku należy uwzględnić ciężar łopatki i odpowiednio wyregulować czujnik.

Łopatki pomiarowe mogą być przycinane.

Dla uzyskania większej sztywności zaleca się zamontowanie mniejszych łopatek za dłuższą.

Tabela przepływu







Pliki do pobrania:
